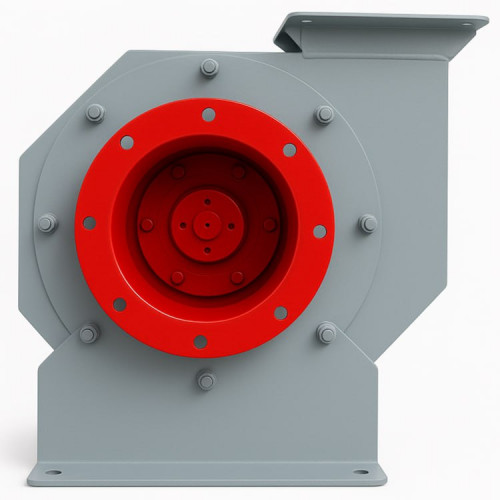

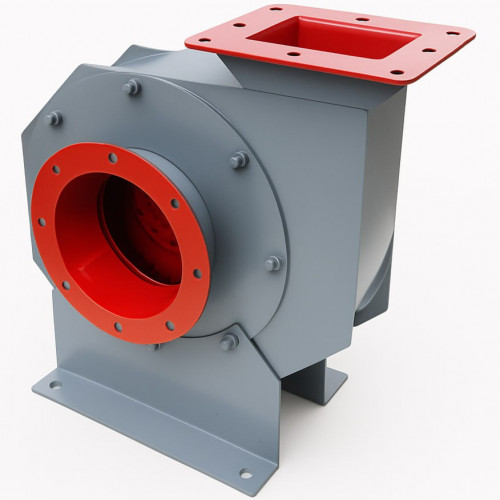

Вентилятор ВЦ 10-28 №2 исп. №1 (пустотка)

0 Отзывов

Характеристики

Тип вентилятора:

высокого давления

Диаметр воздуховода:

Напряжение:

380 B

Шумоизоляция корпуса:

Нет

Предельно-допустимая темп-ра газовых смесей:

80 °C

Диапазон температур для эксплуатации:

40 — 40 °C

Предельная концентрация грязи и пыли:

100

Смотреть все

В наличии

Код: 1013137

6 724 грн./шт.

Количество:

Способ доставки

Новая Почта

В течение 1-2 дней

Курьером по Киеву

В течение 1-2 дней

Самовывоз

г. Киев, ул. Куреневская 18
Чтобы забронировать товар, оформите заказ через сайт или по телефону.

Способы оплаты

Оплата Частями

LiqPay

Оплата при получении

Безналичный платеж

Избранное

Сравнение

Заказ по телефону:+38 044 545-77-31

Покупатели, которые приобрели Вентилятор ВЦ 10-28 №2 исп. №1 (пустотка), также купили

Гибкая вставка Н.00.00-01

574 грн./шт.

Муфта для соединения фасонных элементов ВЕНТС

89 грн./шт.

Гибкая вставка В.00.00-02

984 грн./шт.

Воздуховод ВЕНТС Спировент 1м

312 грн./шт.

Переход ВЕНТС 200

280 грн./шт.

Отвод ВЕНТС 90°

233 грн./шт.

Ниппель ВЕНТС

90 грн./шт.

Заглушка внутренняя для воздуховодов ВЕНТС

103 грн./шт.

Хомут ВЕНТС ХЦ 200

312 грн./шт.

Алюминиевый скотч ВЕНТС АЛТ 050/10

120 грн./шт.

Тройник угловой ВЕНТС 45°

434 грн./шт.

Тройник ВЕНТС

266 грн./шт.

Описание

Вентиляторы ВЦ 10-28 №2 предназначены для перемещения воздуха и других газовоздушных смесей агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, температурой до 80°С, не содержащих липких веществ, волокнистых материалов, а также пыли и других твердых примесей в количествах более 0,1 г/м2.

Вентиляторы ВЦ 10-28 №2 можно эксплуатировать в макроклиматических районах с умеренным «У» и тропическим «Т» климатом 2-й категории размещения по ГОСТ 15150-69. При обеспечении защиты электродвигателя от атмосферных осадков, допускается эксплуатировать вентиляторы в условиях умеренного климата 1-й категории размещения. Температура окружающей среды от -40°С до 40°С или 45°С для вентиляторов тропического исполнения.

Общая информация о ВЦ 10-28 №2

Одностороннего всасывания
Корпус спиральный поворотный
Вперед загнутые лопатки
Количество лопаток - 48
Направление вращения - правое и левое
Прямой и ременной привод

Изготавливаются ВЦ 10-28 №2 в соответствии с ТУ У 29.2-00909779-002:2009

из углеродистой стали
из нержавеющей стали
из разнородных металлов
из алюминиевых сплавов

Применяются ВЦ 10-28 №2 (ВР 200-28)

в системах промышленной вентиляции
в вентиляционных системах зерновых элеваторов и глубоких шахт
для подачи воздуха в установки пневмотранспорта эжекционного типа
для подачи воздуха в вагранки, печи
для подачи сжатого воздуха в форсунку сжигания жидкого топлива в зерносушилках
для других санитарно-производственных целей

Положение корпуса вентилятора

Вид со стороны всасывания

Допустимая вибрация вентилятора - до 5 мм/с

Комплектация и принцип работы вентилятора высокого давления ВЦ 10-28 №2

Вентилятор ВЦ 10-28 №2 состоит из таких основных узлов:

рабочее колесо;
корпус спиральный;
патрубок входной;
подшипниковый узел (ходовая часть);
станина;
рама;

Конструкция рабочего колеса – турбинного типа, имеет 48 лопаток. Лопатки крепятся электросваркой к переднему и заднему дискам. Задний диск крепится к втулке (ступице) за лепками. Материал дисков и лопаток – Листовая сталь, втулки – серый чугун. Назначение колеса – создать разряжение в зоне всасывания и избыточное давление в зоне нагнетания. Рабочее колесо может быть правого и левого вращения.

Корпус спиральный сваривается из листового и сортового стального проката. Спиральный корпус может быть левого и правого вращения. Поверхности рабочего колеса и спирального корпуса, соприкасающихся с перемещаемой средой, образуют проточную полость. Назначение корпуса – формирование потоков всасывания и нагнетания.

Габаритные и присоединительные размеры вентилятора ВЦ 10-28 №2

Положение корпуса вентилятора

Вид со стороны всасывания

Габаритные и присоединительные размеры вентилятора ВЦ 10-28 №2

Технические характеристики вентиляторов ВЦ 10-28 №2

Условные обозначения

D - диаметр рабочего колеса, мм
Dн - номинальный диаметр рабочего колеса, мм
Pv - полное давление, Па
Nу - установочная мощность, кВт
n - частота вращения рабочего колеса, об/мин
? - КПД

Аэродинамические характеристики вентиляторов ВЦ 10-28 №2

Характеристики

Тип вентилятора	высокого давления
Диаметр воздуховода	200 мм
Напряжение	380 B
Шумоизоляция корпуса	Нет
Предельно-допустимая темп-ра газовых смесей	80 °C
Диапазон температур для эксплуатации	40 — 40 °C
Предельная концентрация грязи и пыли	100
Допустимая вибрация вентилятора	5
Исполнение	1
Материал корпуса	сталь
Страна-производитель	Украина
Гарантия (мес.)	12
Макс. темп. перемещаемого воздуха	80 °C

Вентилятор ВЦ 10-28 №2 исп. №1 (пустотка) отзывы

Модели

Подбор вентиляторов центробежных высокого давления ВЦ 10-28 по характеристикам

Модель	Электродвигатель			Исполн.	Полное давление	Производи- тельность	Макс. темп. перемеща- емого воздуха	Предельная концентрация грязи и пыли	Количество лопастей	Масса, не более	Цена
	Тип	Мощность	Частота	Исполн.	Полное давление	Производи- тельность	Макс. темп. перемеща- емого воздуха	Предельная концентрация грязи и пыли	Количество лопастей	Масса, не более	без двиг. (пустотка)	с двига- телем
		кВт	об./мин	№	Па	тыс. м3 / час	°C	мг/м3		кг	грн.	грн.
углеродистая сталь, исполнение № 1
типоразмер № 2
ВЦ 10-28 №2,0				1			80	100	48		2085	-59
типоразмер № 2,5
ВЦ 10-28 №2,5	АИР 56 А4	0,12	1500	1	470	0,57	80	100	48	19	2276	-41856
ВЦ 10-28 №2,5	АИР 71 А2	0,75	3000	1	1450	0,64	80	100	48	23		-251456
ВЦ 10-28 №2,5	АИР 71 В2	1,1	3000	1	1400	1,05	80	100	48	24,1		-113064
ВЦ 10-28 №2,5	АИР 80 А2	1,5	3000	1	1300	1,15	80	100	48	30		-153064
типоразмер № 3,15
ВЦ 10-28 №3,15	АИР 63 B4	0,37	1500	1	590	1,4	80	100	48	35,5	2846	-128162
ВЦ 10-28 №3,15	АИР 71 А4	0,55	1500	1	660-710	0,6-1,1	80	100	48	38,5		-185506
ВЦ 10-28 №3,15	АИР 90 L2	3	3000	1	2750	2,2	80	100	48	55,5		-303354
ВЦ 10-28 №3,15	АИР 100 S2	4	3000	1	2500	2,5	80	100	48	63		-403354
типоразмер № 4
ВЦ 10-28 №4	АИР 90 L4	2,2	1500	1	400	3,8	80	100	48	61,5	5464	-221543
ВЦ 10-28 №4	АИР 132 М2	11	3000	1	4400	5	80	100	48	120,5	5464	-1103043
типоразмер № 5
ВЦ 10-28 №5	АИР 112 М4	5,5	1500	1	1430	6	80	100	48	105	11154	-551544
ВЦ 10-28 №5	АИР 200 М2	37	3000	1	6800	9,9	80	100	48	291	11154	-373044
